Какие основные блоки входят в состав компьютера?


Современный персональный компьютер состоит из нескольких основных конструктивных компонент:




Рис. 2.27. Виды корпусов

системного блока

  • системного блока;
  • монитора;
  • клавиатуры;
  • манипуляторов.
  • В системном блоке размещаются:

  • блок питания;
  • накопитель на жёстких магнитных дисках;
  • накопитель на гибких магнитных дисках;
  • системная плата;
  • платы расширения;
  • накопитель CD-ROM;


  • и др.
  • Корпус системного блока может иметь горизонтальную (DeskTop) или вертикальную (Tower — башня) компоновку. Типичный системный блок со снятой крышкой корпуса — на рис. 2.28.

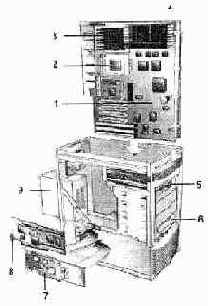

    Рис. 2.28. Системный блок со снятой крышкой корпуса

    1 — Системная плата.

    2 — Разъём дополнительного второго процессора.

    3 — Центральный процессор с радиатором для отвода тепла.

    4 — Разъёмы оперативной памяти.

    5 — Накопитель на гибких магнитных дисках.

    6 — Накопитель CD-ROM.

    7 — Сетевая карта.

    8 — Графический акселератор.

    9 — Блок питания, преобразующий переменное напряжение электросети в постоянное напряжение различной полярности и величины, необходимое для питания системной платы и внутренних устройств. Блок питания содержит вентилятор, создающий циркулирующие потоки воздуха для охлаждения системного блока.
